H型旋转接头由于流通介质多为水,所以又称水用旋转接头、冷却水旋转接. 适用于冷却方面系列产品,
具有体积小、重量轻、摩擦扭矩小等优点,采用了平衡型密封,摩擦组结材料根据环境,
选择各 种浸渍石墨、青铜、碳化钨、碳化硅的不同组合,
足以抵挡铁锈、结垢、有奖储蓄悄等杂质对密封面的影响,表面如同镜面,使密封更加可靠。

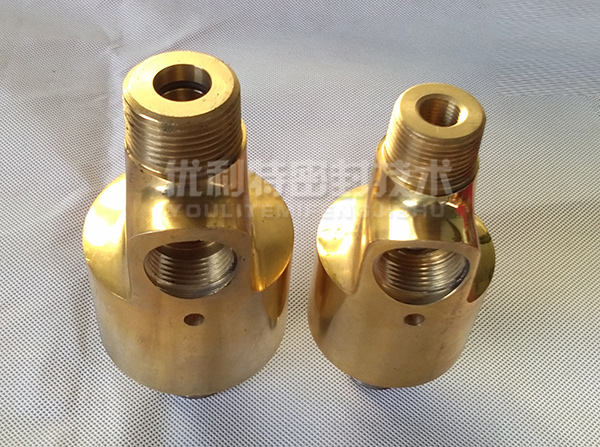

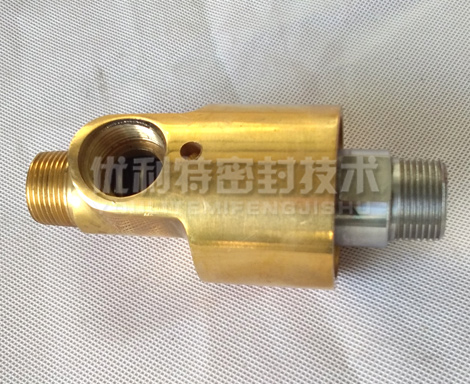

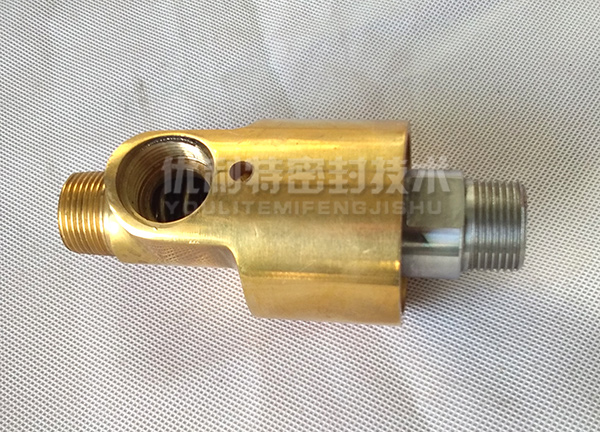

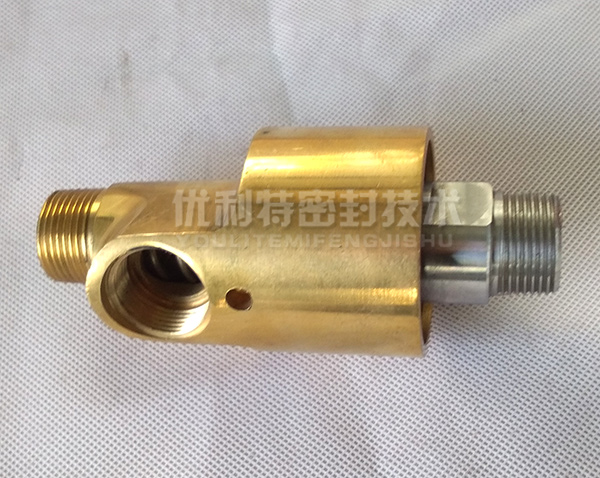

产品实拍图:

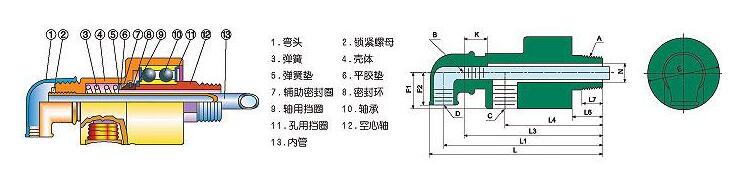

产品结构图:
HS-X/G型旋转接头基本参数:
规格 | 型号 | A | B | C | D | E | F1 | F2 | K | L | L1 | L3 | L4 | L6 | L7 | N | |
15 | HS-X15-6 | R1/2 | 10 | Rc1/2 | Rc1/2 | 55 | 28 | 25 | 15 | 147 | 135 | 125 | 90 | 30 | 17 | 12 | |
20 | HS-X20-8 | R3/4 | 12 | Rc3/4 | Rc1/2 | 62 | 31 | 30 | 32 | 170 | 155 | 140 | 95 | 30 | 20 | 16 | |
25 | HS-X25-10 | R1 | 16 | Rc3/4 | Rc1/2 | 74 | 37 | 33 | 26 | 175 | 160 | 145 | 103 | 33 | 20 | 20 | |
32 | HS-X32-15 | R1-1/4 | 20 | Rc1-1/4 | Rc1/2 | 90 | 45 | 38 | 32 | 211 | 196 | 182 | 128 | 42 | 25 | 30 | |
40 | HS-X40-20 | R1-1/2 | 25 | Rc1-1/2 | Rc3/4 | 95 | 48 | 43 | 36 | 232 | 210 | 185 | 130 | 40 | 25 | 36 | |
50 | HS-X50-25 | R2 | 31 | Rc1-1/2 | Rc1 | 122 | 60 | 51 | 46 | 300 | 278 | 255 | 182 | 60 | 35 | 48 | |
65 | HS-X65-32 | R2-1/2 | 40 | Rc2 | Rc1-1/4 | 156 | 78 | 62 | 50 | 350 | 325 | 295 | 211 | 68 | 40 | 62 | |
80 | HS-X80-40 | R3 | 46 | Rc2-1/2 | Rc1-1/2 | 160 | 80 | 70 | 50 | 383 | 353 | 286 | 231 | 90 | 35 | 75 |
规格 | 型号 | A | B | C | D | E | F1 | F2 | K | L | L1 | L3 | L4 | L6 | L7 | N |
15 | HS-G15-6 | R1/2 | G1/8 | Rc1/2 | Rc3/8 | 55 | 28 | 25 | 15 | 147 | 135 | 125 | 90 | 30 | 17 | 12 |
20 | HS-G20-8 | R3/4 | G1/4 | Rc3/4 | Rc1/2 | 62 | 31 | 30 | 32 | 170 | 155 | 140 | 95 | 30 | 20 | 16 |
25 | HS-G25-10 | R1 | G3/8 | Rc3/4 | Rc1/2 | 74 | 37 | 33 | 26 | 175 | 160 | 145 | 103 | 33 | 20 | 20 |
32 | HS-G32-15 | R1-1/4 | G1/2 | Rc1-1/4 | Rc1/2 | 90 | 45 | 38 | 32 | 211 | 196 | 182 | 148 | 42 | 25 | 30 |
40 | HS-G40-20 | R1-1/2 | G3/4 | Rc1-1/2 | Rc3/4 | 95 | 48 | 43 | 36 | 232 | 210 | 185 | 130 | 40 | 25 | 36 |
50 | HS-G50-25 | R2 | G1 | Rc1-1/2 | Rc1 | 122 | 60 | 51 | 46 | 300 | 278 | 255 | 180 | 60 | 35 | 48 |
65 | HS-G65-32 | R2-1/2 | G1-1/4 | Rc2 | Rc1-1/4/ | 156 | 78 | 62 | 50 | 350 | 325 | 295 | 211 | 68 | 40 | 62 |
80 | HS-G80-40 | R3 | G1-1/2 | Rc2-1/2 | Rc1-1/2 | 160 | 80 | 70 | 50 | 383 | 353 | 286 | 231 | 90 | 35 | 75 |
