DS-XF旋转接头的密封处可以随意的调整和弥补，达到安稳，可靠的效果，密封的形式特别采用了波纹补偿器和浮动密封环，设置为倾斜向下的形式，减少损耗。同时，在制造时在壳体上有一个小孔，通过小孔可以随时观察密封环是否出现损耗以及封闭性。

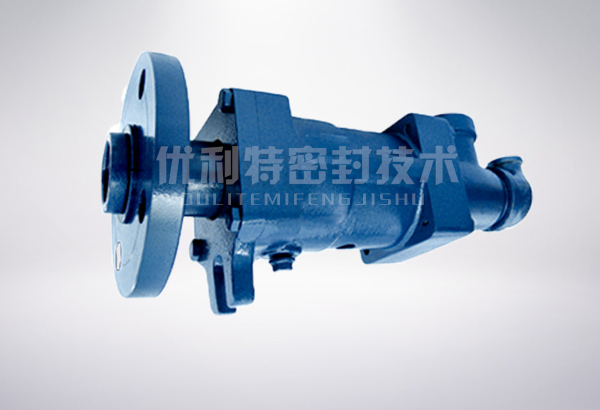

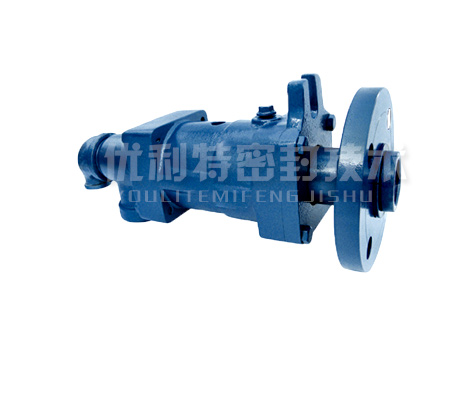

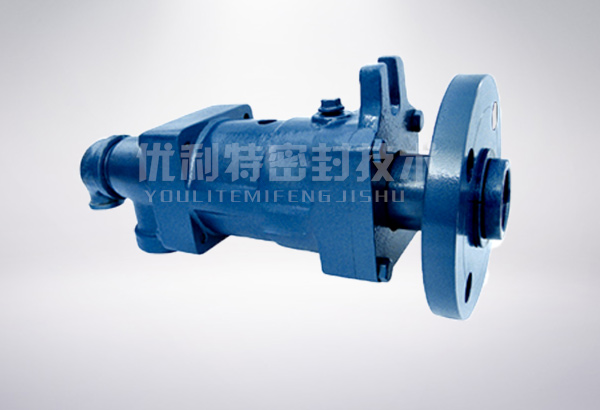

产品实拍图：

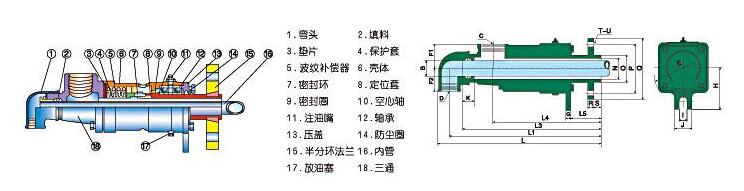

产品结构图：
DS-XF型旋转接头基本参数：
|
规格 |
型号 |
B |
C |
D |
E |
F1 |
F2 |
G |
H |
I |
J |
K |
L |
L1 |
L3 |
L4 |
L5 |
N |
O |
P |
Q |
R |
S |
T |
U |
|
15 |
DS-XF15-6 |
10 |
Rc1/2 |
Rc1/2 |
79 |
29 |
25 |
8 |
55 |
14 |
34 |
15 |
222 |
209 |
196 |
161 |
47 |
14 |
26 |
65 |
95 |
14 |
8 |
4 |
14 |
|
20 |
DS-XF20-8 |
12 |
Fc3/7 |
Rc1/2 |
89 |
34 |
30 |
10 |
65 |
18 |
38 |
15 |
248 |
233 |
219 |
179 |
49 |
18 |
29 |
75 |
105 |
16 |
8 |
4 |
14 |
|
25 |
DS-XF25-10 |
16 |
Rc3/4 |
Rc1/2 |
110 |
42 |
33 |
10 |
70 |
14 |
40 |
28 |
304 |
289 |
274 |
224 |
64 |
25 |
40 |
85 |
115 |
16 |
10 |
4 |
14 |
|
32 |
DS-XF32-15 |
20 |
Rc1 |
Rc1/2 |
119 |
44 |
38 |
11 |
82 |
18 |
48 |
47 |
311 |
296 |
281 |
226 |
59.5 |
32 |
44 |
100 |
140 |
18 |
12 |
4 |
18 |
|
40 |
DS-XF40-20 |
25 |
Rc1-1/4 |
Rc3/4 |
125 |
60 |
43 |
10 |
92 |
20 |
50 |
48 |
364 |
364 |
327 |
264 |
71 |
38 |
48 |
110 |
150 |
18 |
12 |
4 |
18 |
|
50 |
DS-XF50-25 |
31 |
Rc1-1/2 |
Rc1 |
167 |
54 |
51 |
10 |
95 |
18 |
42 |
49 |
370 |
350 |
329 |
266 |
68 |
48 |
60 |
125 |
165 |
20 |
15 |
4 |
18 |
|
65 |
DS-XF65-32 |
40 |
Rc2 |
Rc1-1/4 |
186 |
70 |
62 |
14 |
120 |
20 |
50 |
59 |
422 |
394 |
369 |
295 |
72 |
64 |
75 |
145 |
185 |
20 |
18 |
4 |
18 |
|
80 |
DS-XF80-40 |
46 |
Rc2-1/2 |
Rc1-1/2 |
207 |
75 |
72 |
16 |
130 |
24 |
54 |
71 |
483 |
446 |
414 |
319 |
75 |
75 |
90 |
160 |
200 |
20 |
20 |
8 |
18 |
