产品结构特点:
此系列采用了平衡型密封结构,具有体积小、重量轻、摩擦扭矩小等优点外,其优点就在于可实
现不停机状态下,无须拆掉接头整体,便可顺利地更换内部密封件,方便了设备的检修和维护。

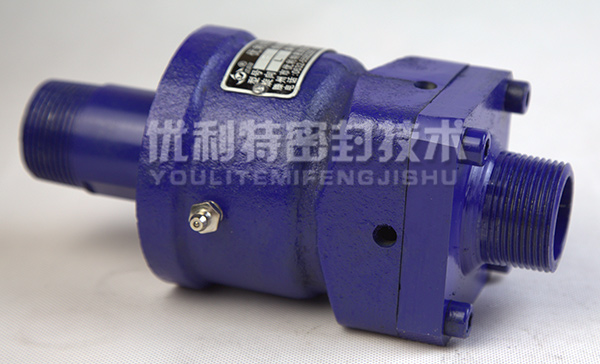

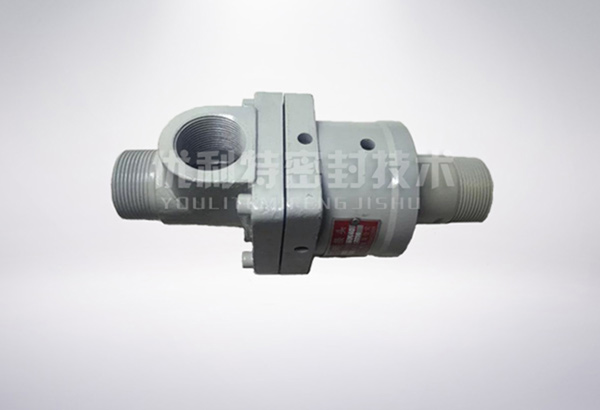

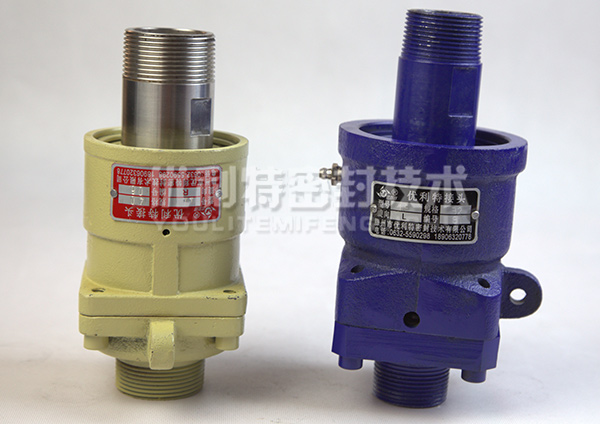

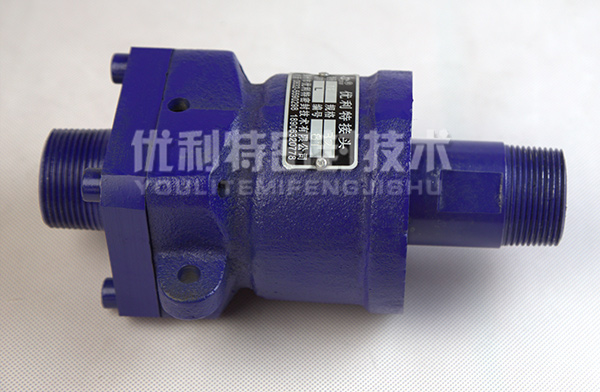

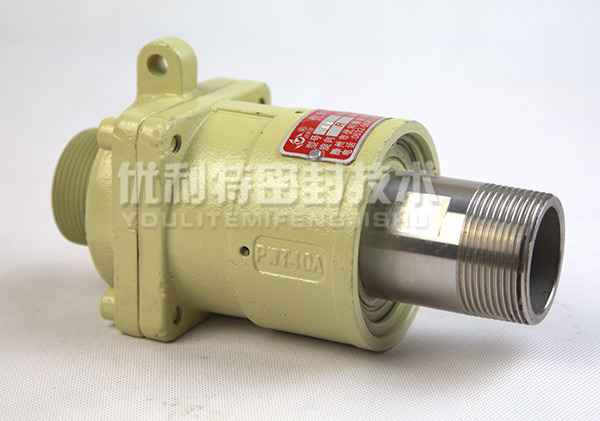

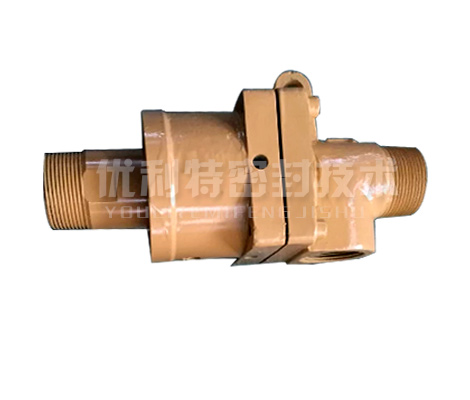

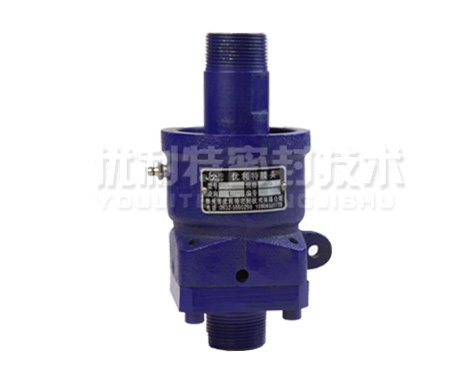

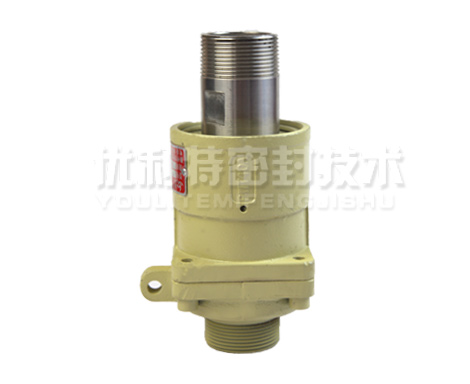

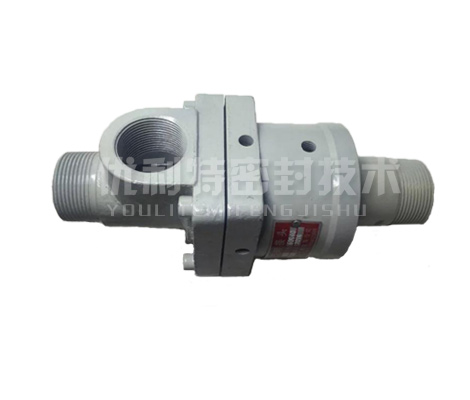

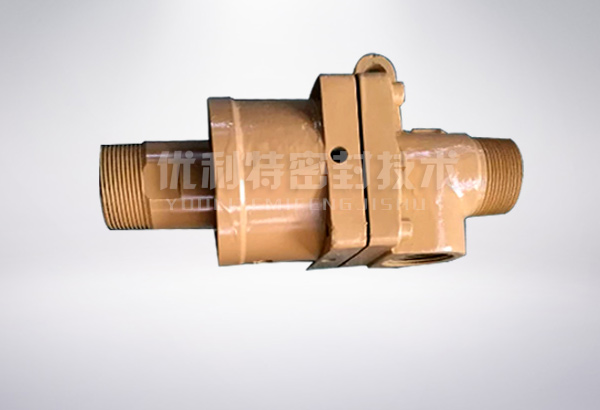

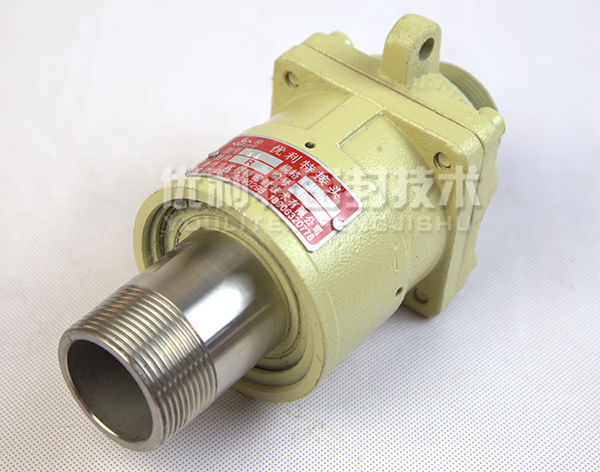

产品实拍图:
产品实拍图:
产品使用范围:
最高转速:300rpm 最高温度:120℃
最高压力:1.0Mpa 适用介质:低压蒸汽、热油、热水、冷水。
产品参数:
产品参数:
型号 | B | B1 | C | D | N | K | L | L1 | L2 | L3 |
THSG(X)/THSG(X)F20-8 | G1/4 | φ10 | 1/2 | 1/2 | 20 | 25 | 195 | 180 | 158 | 120 |
THSG(X)/THSG(X)F25-10 | G3/5 | φ12 | 3/4 | 1/2 | 25 | 28 | 206 | 191 | 171 | 129 |
THSG(X)/THSG(X)F32-15 | G1/2 | φ18 | 1 | 3/4 | 32 | 34 | 229 | 212 | 191 | 143 |
THSG(X)/THSG(X)F40-20 | G3/4 | φ20 | 1 | 3/4 | 38 | 38 | 246 | 229 | 209 | 154 |
THSG(X)/THSG(X)F50-25 | G1 | φ32 | 1.5 | 1 | 38 | 36 | 300 | 279 | 254 | 195 |
THSG(X)/THSG(X)F65-32 | G1.25 | φ40 | 2 | 1.5 | 48 | 46 | 357 | 327 | 296 | 222 |
THSG(X)/THSG(X)F80-50 | G2 | φ50 | 2 | 2 | 64 | 48 | 407 | 362 | 319 | 241 |
