360度直角旋转接头产品特点:
1、高压软管的接续位置是任意方向的,使管配更加简单并缩短安装作业时间。
2、处于软管弯曲,在节约软管长度的同时,可防止接头处的过分弯曲,以增加软管的耐用年数。
3、转换接头的螺纹种类与高压接头的规格相一致。
4、即使配管及高压软管中的流体及转换接头处于加压状态也可容易360度转动。
5、小型化设计,轻量。
6、以减少压力损失为目的设计。
7、已考虎到防尘和防静电,所以可以适应建设机械,产业车辆等行业。

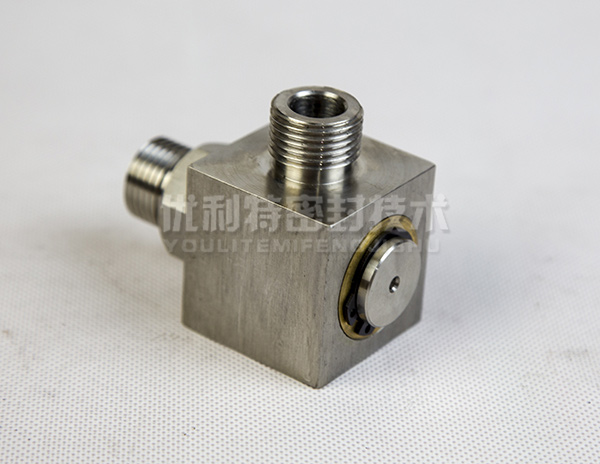

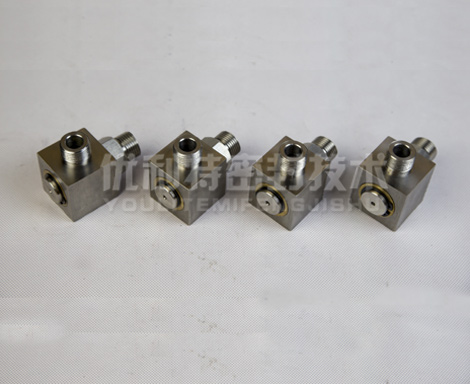

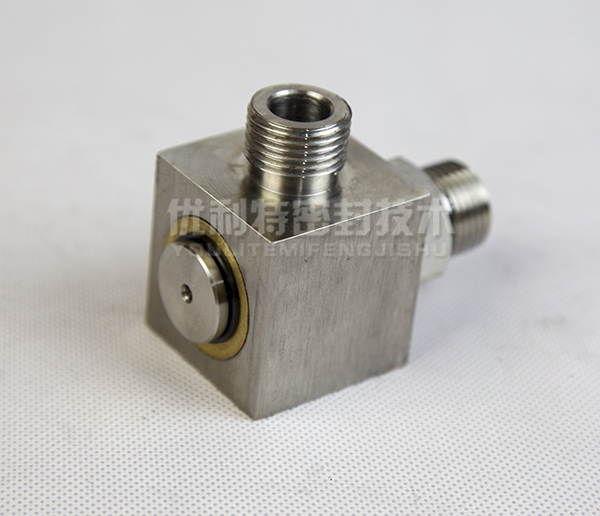

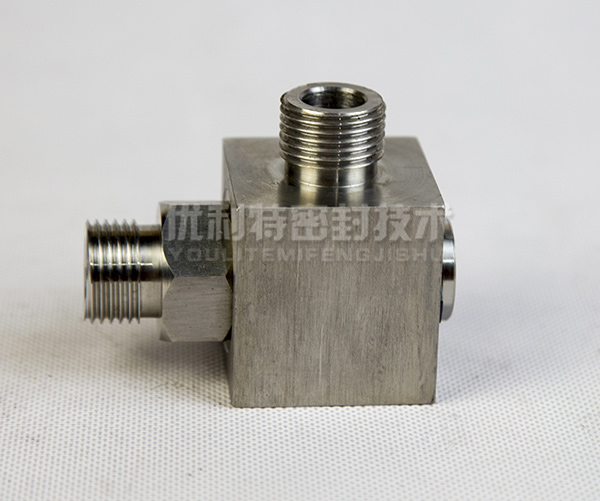

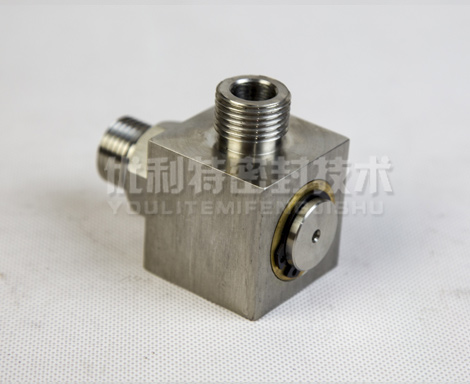

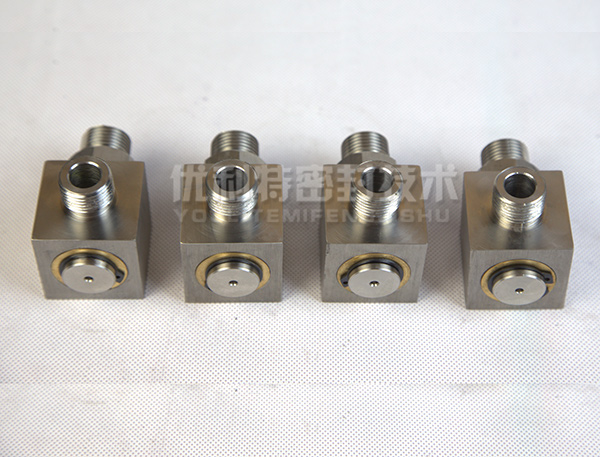

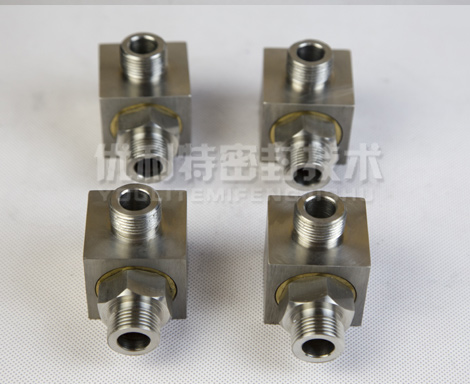

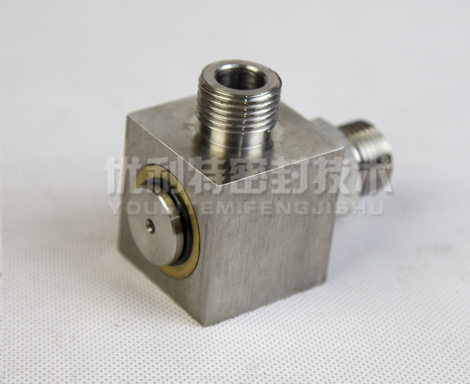

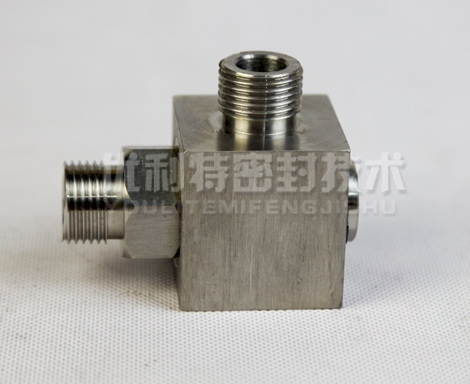

360度直角旋转接头实物图:

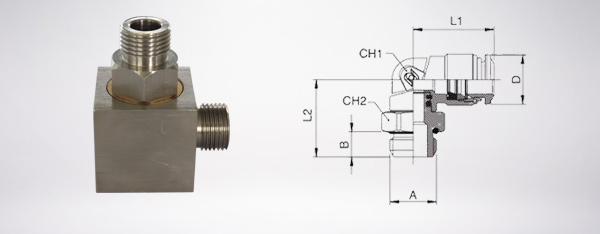

360度直角旋转接头结构图:
360度直角旋转接头基本参数:
不锈钢接头型号 |
压力 |
通径 |
RA |
M |
G |
A |
J |
B |
H |
F |
T |
DGWE08S-G1/4" |
350 |
5 |
8 |
M16×1.5 |
G1/4" |
38.5 |
25 |
34 |
27 |
53 |
12 |
DGWE12S-G3/8" |
350 |
8 |
12 |
M20×1.5 |
G3/8" |
42 |
27 |
38 |
30 |
59 |
12 |
DGWE16S-G1/2" |
300 |
10 |
16 |
M24×1.5 |
G1/2" |
50.5 |
33 |
47 |
35 |
72 |
14 |
DGWE20S-G3/4" |
300 |
16 |
20 |
M30×2 |
G3/4" |
57.5 |
37 |
53 |
41 |
85 |
16 |
DGWE25S-G1" |
250 |
20 |
25 |
M36×2 |
G1" |
84.5 |
57 |
59 |
55 |
96 |
18 |
DGWE30S-G1 1/4" |
250 |
25 |
30 |
M42×2 |
G1 1/4" |
105 |
70 |
71 |
70 |
112 |
20 |
DGWE38S-G1 1/2" |
250 |
32 |
38 |
M52×2 |
G1 1/2" |
120 |
80 |
80 |
80 |
124 |
22 |
